Конструктивные особенности механизмов отбора мощности
Тип I. Механизм отбора мощности с предохранительной, постоянно замкнутой фрикционной муфтой
|
МОМ
|
238АК-4200005
|
238БК-4200005-01
|
Э238АК-4200005-10
|
236ДК-4200005
|
238ДК-4200005-20
|
|
Применяемость
|
Ярославль-238АК
ОАО «Ростсельмаш»,
|
Ярославль-238БК осн.,-1
ОАО «Ростсельмаш»
|
Ярославль-238АК-2
«КраснодарРисМаш»
|
Ярославль-236ДК
ОАО «Ростсельмаш»
|
Ярославль-238ДК-1
ОАО «Ростсельмаш»
|
|
Кожух
|
238АК-4200015
|
238АК-4200015
|
238ДК-4200015
|
238АК-4200015
|
238ДК-4200015
|
|
Корпус
подшипника
|
238АК-4200100
длина L=471,3 мм
|
238БК-4200100-01 длина L=471,3 мм
|
238ДК-4200100 длина L=163 мм
|
236ДК-4200100 длина L=352,5 мм
|
238ДК-4200100
длина L=163 мм
|
|
Крышка
подшипника
|
238АК-4200110
|
238ДК-4200110-01
|
238АК-4200110 с пробкой
|
238АК-4200110
|
238ДК-4200110-01
|
|
Вал отбора
мощности
|
238АК-4200130
|
238АК-4200130
|
238ДК-4200130
|
238ДК-4200130
|
238ДК-4200130
|
|
Диск
ведомый
|
238-1601130-Г2
|
238ДК-4200040-01
|
238ДК-4200040-01
|
238-1601130-Г2
|
238ДК-4200040-01
|
|
Кол-во болтов ступенчатых
|
12
|
10
|
8
|
8
|
12
|
|
Масленка
(расположение)
|
на крышке подшипника
|
на задней части корпуса
|
на передней части корпуса
|
на крышке подшипника
|
на передней части корпуса
|
Унифицированные детали:
Фланец прижимной 238АК-4200020; Болт ступенчатый 238АК- 4200035; Пружина тарельчатая 238АК-4200025;
Втулка 238АК-4200120; Подшипник задний 53612Н ГОСТ 24696-81.
а). б).

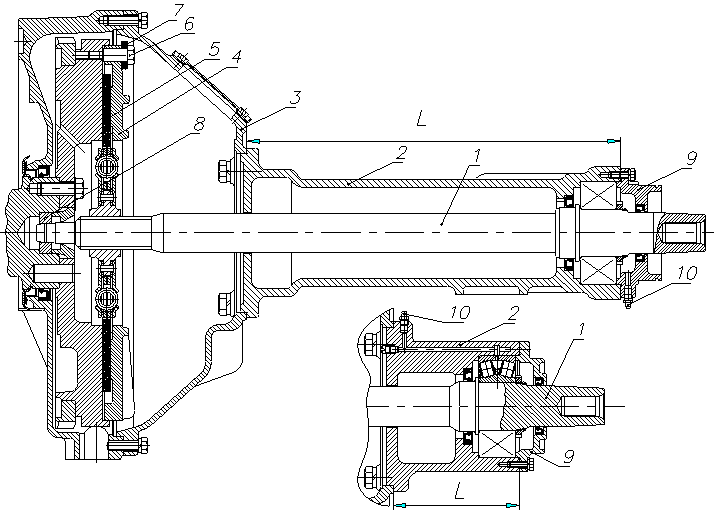

Рисунок 1. Механизм отбора мощности: а) типа 238АК-4200005;
б) типа 238ДК-4200005-20
1 – вал отбора мощности; 2 – корпус подшипника; 3 – кожух; 4 – фланец прижимной;
5 – диск ведомый; 6 – болт ступенчатый; 7 – пакет тарельчатых пружин; 8 – втулка;
9 – крышка подшипника; 10 – масленка.
Тип II. Механизм отбора мощности с двухдисковым сцеплением
|
МОМ
|
236Г-4200005
33 000р.
|
238-4200005
33 000р.
|
238Б-4200005
33 000р.
|
236К-4200005
33 000р.
|
|
Применяемость
|
Ярославль-236Г-4
ЗАО «Дормаш»
|
Ярославль-238М2-10
ОАО «Севдормаш»
|
Ярославль-238Б-14
Тихорецкий машиностроительный завод
|
Ярославль-236ДК-2,5
ОАО «Красноярский завод комбайнов»
|
|
Сцепление
|
Ярославль-236К
|
Ярославль-238
|
Ярославль-238Н
|
Ярославль-236КМ
|
|
Вал отбора мощности
|
238-4200130
|
236К-4200130
|
|
Корпус подшипника
|
238-4200100
|
236К-4200100-10
|
|
Фланец крепления кардана
|
238П-1721240
|
238Б-1721240
|
–––––––
|
Унифицированные детали:
Подшипник задний 170314Л
а). б).

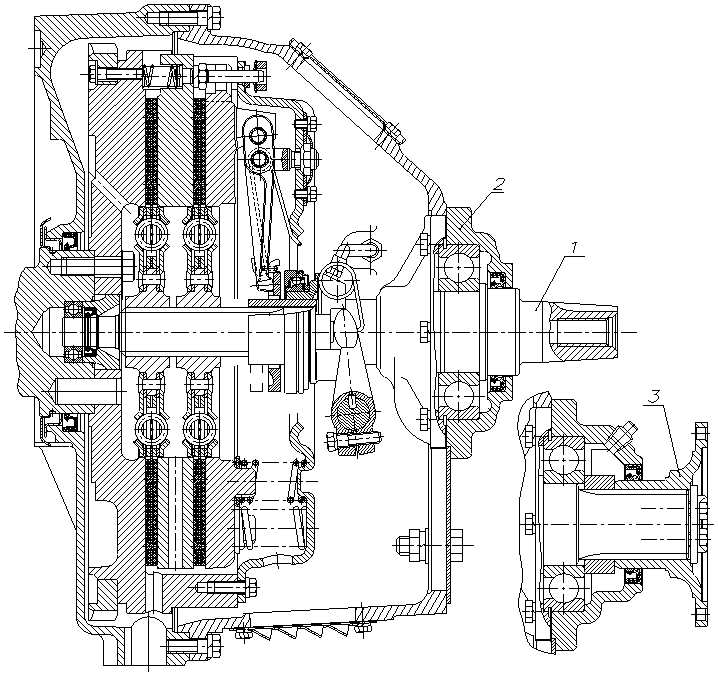

Рисунок 2. Механизм отбора мощности типа а) типа 236К-4200005;
б) типа 238-4200005.
1 – вал отбора мощности; 2 – корпус подшипника; 3 – фланец крепления кардана.
Тип III. Механизм отбора мощности с диафрагменным сцеплением
|
МОМ
|
181.4200005-20
41 000р.
|
182.4200005
43 000р.
|
181.4200004
41 000р.
|
184.4200004
45 000р.
|
|
Применяемость
|
Ярославль-236ДК-8,9
ОАО «Красноярский
завод комбайнов»
|
Ярославль-238АК-4
ОАО «Херсонские
зерноуборочные
комбайны»
|
Ярославль-236Г-6
ОАО «Брянский арсенал»
|
Ярославль-7511.10-10
ОАО «Севдормаш»
|
|
Сцепление
|
Ярославль-181-10
|
Ярославль-182-10
|
Ярославль-181-10
|
Ярославль-184
|
|
Вал отбора мощности с картером
|
181.4200012-20
|
182.4200012
|
184.4200011
|
|
Вал отбора мощности
|
181.4200130-10
|
182.4200130
|
187.4200130
|
|
Корпус подшипника
|
236К-4200100-10
|
182.4200100
|
187.4200100
|
|
Крышка подшипника
|
––––––
|
8502.4202040-20
|
––––––
|
|
Подшипник задний
|
170314Л
|
53612Н ГОСТ 24696-81
|
53612Н ГОСТ 24696-81
|
|
Фланец крепления кардана
|
––––––
|
––––––
|
238П-1721240
|
а). в).

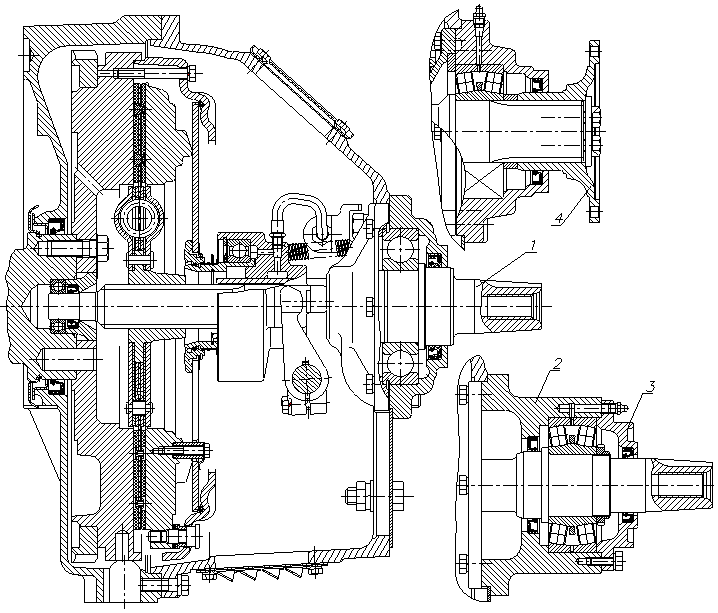

Рисунок 3. Механизм отбора мощности типа а) типа 181.4200005-20;
б) типа 184.4200004;
в) типа 182.4200005.
1 – вал отбора мощности; 2 – корпус подшипника;
3 – крышка подшипника; 4 – фланец крепления кардана.
|
МОМ
|
Применяемость
|
Конструктивные особенности
|
|
236Н.4200006-10
33 000р.
|
Ярославль-236Б-2
Снегоболотоход,
ОАО «Курганмашзавод»
|
Фрикционная предохранительная муфта с гасителем крутильных колебаний.
|
|
